Serie FT-XT in Acciaio
Categorie

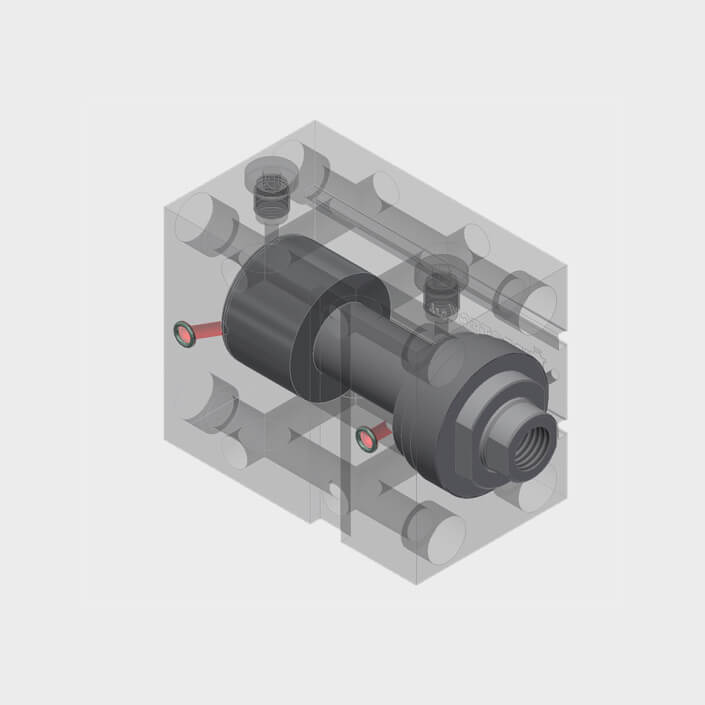

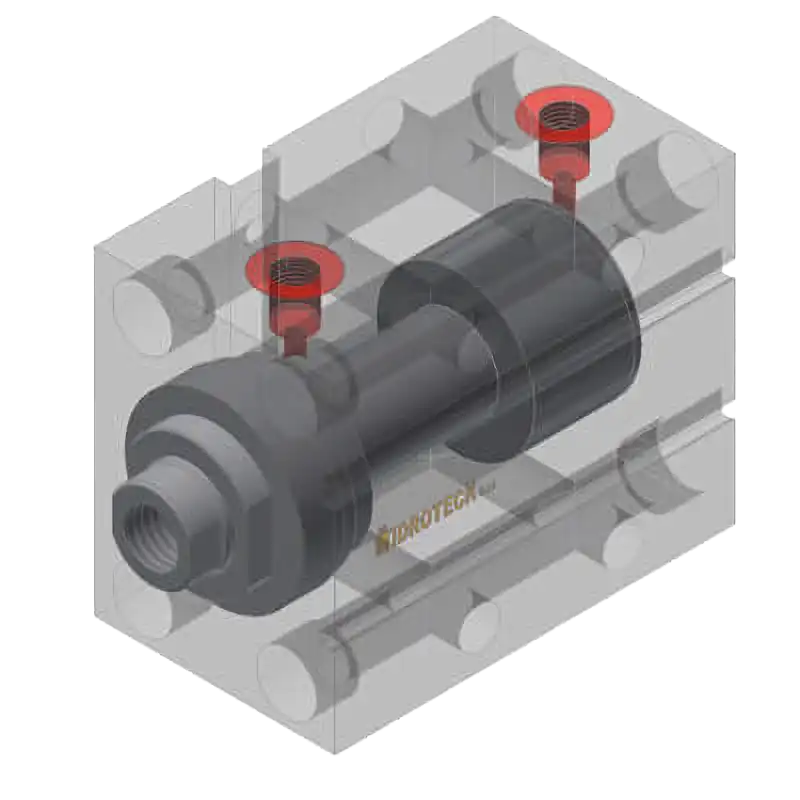

La Serie FT-XT rappresenta una gamma di cilindri oleodinamici a doppio effetto progettati con corpo ricavato dal pieno e trattato superficialmente per garantire resistenza e durata nel tempo.
Questi cilindri, caratterizzati da ingombri ridotti rispetto alle loro elevate prestazioni idromeccaniche, sono realizzati interamente in acciaio, rendendoli ideali per applicazioni gravose e ambienti che richiedono pressioni elevate.
Grazie ai fissaggi adattabili, la Serie FT-XT assicura un’installazione semplice e versatile, rispondendo in modo ottimale alle esigenze operative più complesse.
Gli elementi accessori destinati ai cilindri oleodinamici compatti a corsa breve, sono terminali filettati a snodo, a forcella o testa a martello, valvole, e sensori fissati con staffette da collegare al tirante.
250 bar (esente da picchi), collaudo 320 bar
| Alesaggio o Pistone | Ø Stelo | Area spinta / Area tiro | Area spinta | Area tiro | Forza teorica spinta 200 Bar F1 | Forza teorica tiro 200 Bar F2 | Forza teorica spinta 250 Bar F1 | Forza teorica tiro 250 Bar F2 |
|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | / | [cm2] | [cm2] | [KN] | [KN] | [KN] | [KN] |
| 25 | 18 | 2.08 | 4.91 | 2.36 | 9.82 | 4.72 | 12.28 | 5.9 |
| 32 | 22 | 1.9 | 8.04 | 4.24 | 16.08 | 8.48 | 20.1 | 10.6 |
| 40 | 22 | 1.43 | 12.56 | 8.77 | 25.12 | 17.54 | 31.4 | 21.93 |
| 50 | 28 | 1.46 | 19.63 | 13.48 | 39.26 | 26.96 | 49.07 | 33.7 |
| 63 | 28 | 1.25 | 31.17 | 25.01 | 62.34 | 50.02 | 77.93 | 62.53 |
| 80 | 36 | 1.25 | 50.26 | 40.08 | 100.52 | 80.16 | 125.65 | 100.2 |
| 100 | 45 | 1.25 | 78.53 | 62.64 | 157.06 | 125.28 | 196.33 | 156.6 |
