Cilindri oleodinamici a tiranti
Supporto CTS
Categorie
Cilindri
Supporto cilindro DIN 24556 da utilizzare su cilindri ancoraggio D MP5 e su terminali stelo con snodo sferico tipo TS
Accessori Supporto CTS

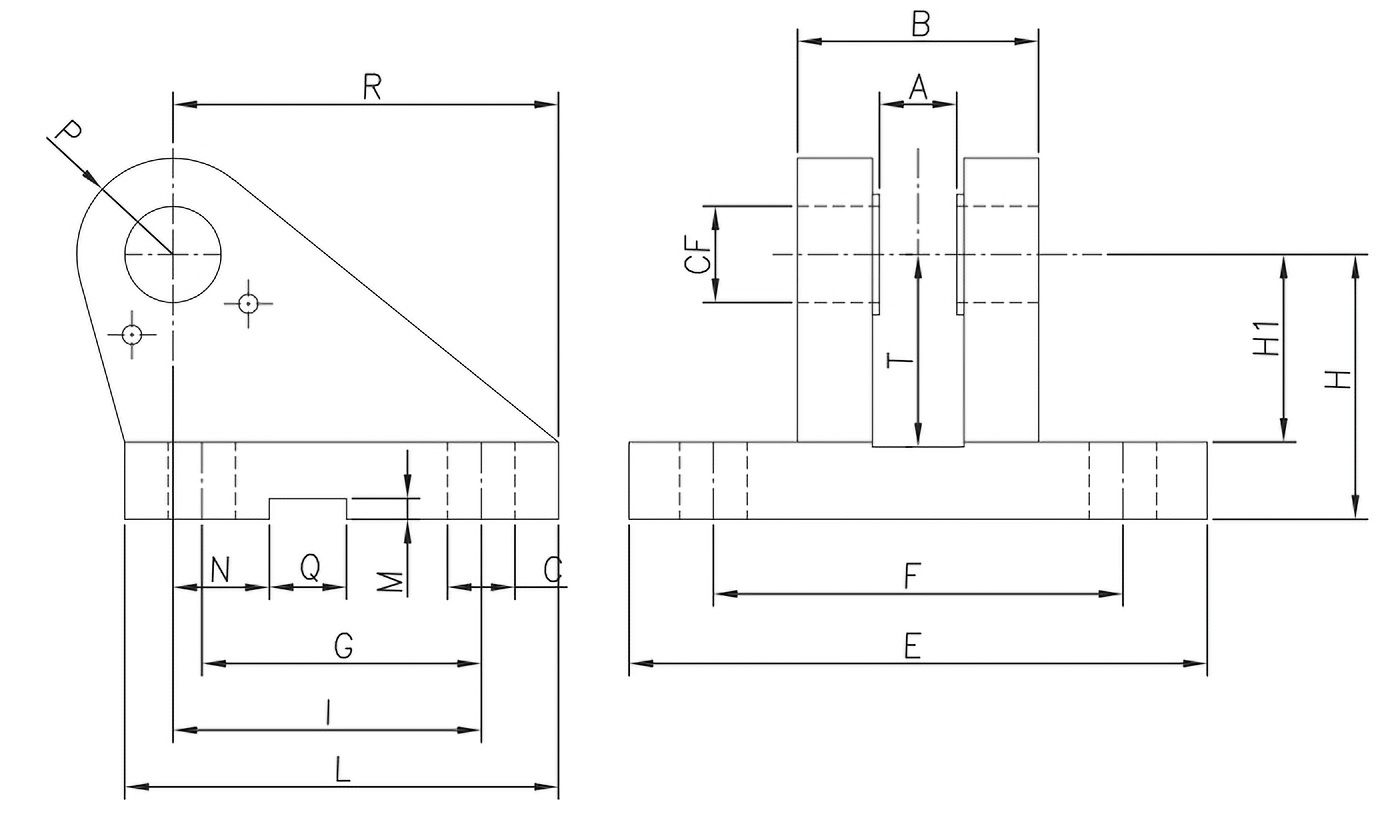

| Modello | - | CTS012 | CTS016 | CTS020 | CTS025 | CTS030 | CTS040 | CTS050 | CTS060 | CTS080 | CTS100 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | [mm] | 10 | 14 | 16 | 20 | 22 | 28 | 35 | 44 | 55 | 70 |
| B | [mm] | 30 | 40 | 50 | 60 | 70 | 80 | 100 | 120 | 160 | 200 |
| C | [mm] | 9 | 11 | 13.5 | 15.5 | 17.5 | 22 | 30 | 39 | 45 | 48 |
| CF (K7) | [mm] | 12 | 16 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 |
| E | [mm] | 75 | 95 | 120 | 140 | 160 | 190 | 240 | 270 | 320 | 400 |
| F | [mm] | 55 | 70 | 85 | 100 | 115 | 135 | 170 | 200 | 240 | 300 |
| G | [mm] | 40 | 55 | 58 | 70 | 90 | 120 | 145 | 185 | 260 | 300 |
| H | [mm] | 40 | 50 | 55 | 65 | 85 | 100 | 125 | 150 | 190 | 210 |
| H1 | [mm] | 28 | 37 | 39 | 48 | 62 | 72 | 90 | 108 | 140 | 150 |
| I | [mm] | 46 | 61 | 64 | 78 | 97 | 123 | 155 | 187 | 255 | 285 |
| L | [mm] | 60 | 80 | 90 | 110 | 135 | 170 | 215 | 260 | 340 | 400 |
| M | [mm] | 3.3 | 4.3 | 4.3 | 5.4 | 5.4 | 8.4 | 8.4 | 11.4 | 11.4 | 12.4 |
| N | [mm] | 16 | 18 | 20 | 22 | 24 | 24 | 35 | 35 | 35 | 35 |
| P | [mm] | 12 | 16 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 |
| Q | [mm] | 10 | 16 | 16 | 25 | 25 | 36 | 36 | 50 | 50 | 63 |
| R | [mm] | 56 | 74 | 80 | 98 | 120 | 148 | 190 | 225 | 295 | 335 |
| T | [mm] | 29 | 38 | 40 | 49 | 63 | 73 | 92 | 110 | 142 | 152 |
| Forza Nominale | [KN] | 8 | 12.5 | 20 | 32 | 50 | 80 | 125 | 200 | 320 | 500 |
