Cilindri oleodinamici a tiranti
Supporto ISH
Categorie
Cilindri

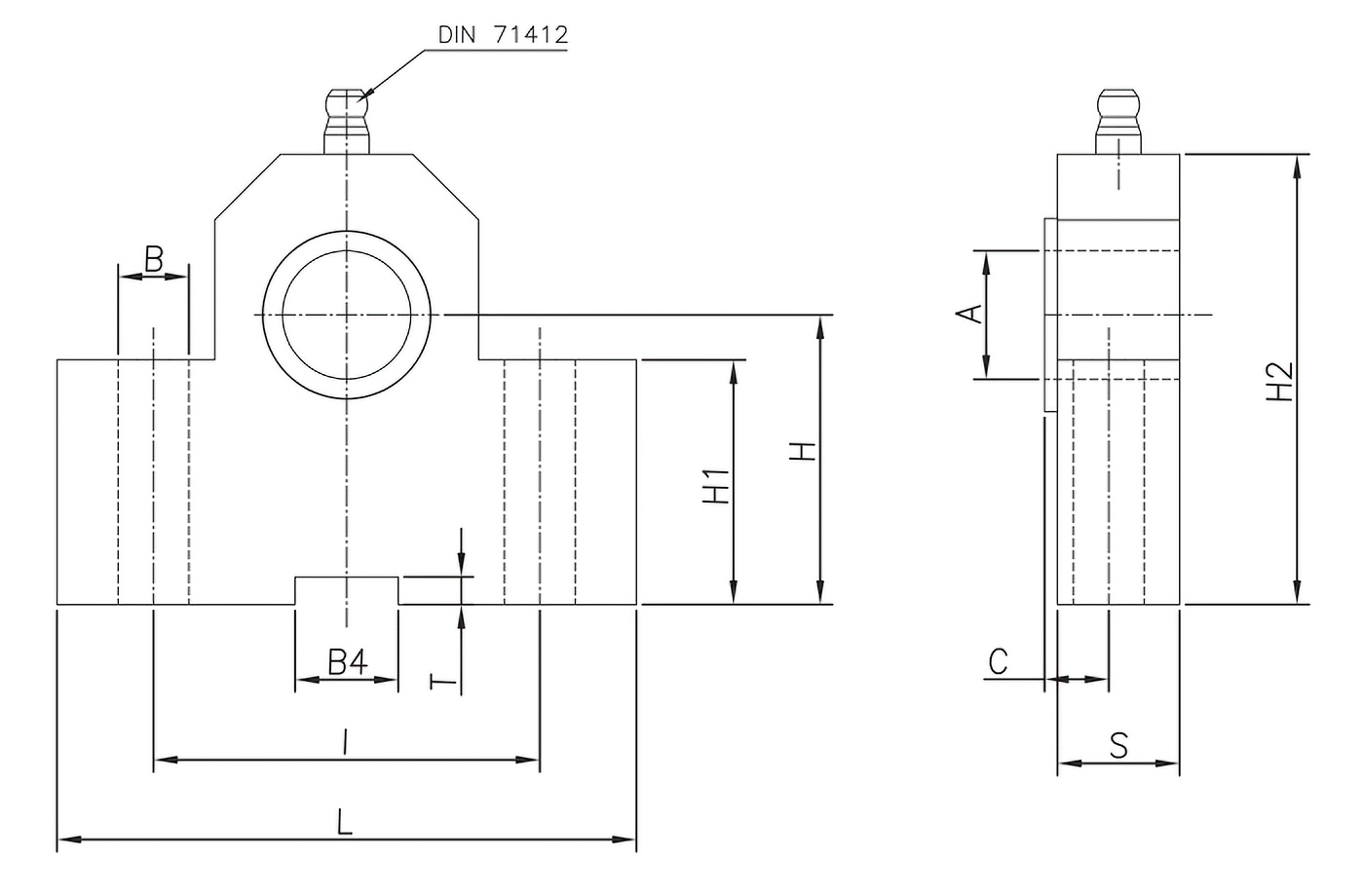

Supporto cilindro ISO 8132 utilizzabile su cilindri con ancoraggio G, ancoraggio L e ancoraggio H
Accessori Supporto ISH
| Modello | - | ISH025 | ISH032 | ISH040 | ISH050 | ISH063 | ISH080 | ISH100 | ISH125 | ISH160 |
|---|---|---|---|---|---|---|---|---|---|---|
| A (H7) | [mm] | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 |
| ØB (H13) | [mm] | 9 | 11 | 11 | 13.5 | 17.5 | 22 | 26 | 33 | 39 |
| B4 (N9) | [mm] | 10 | 16 | 16 | 25 | 25 | 36 | 36 | 50 | 50 |
| C | [mm] | 8 | 10 | 10 | 12 | 15 | 16 | 20 | 25 | 31 |
| H | [mm] | 34 | 40 | 45 | 55 | 65 | 76 | 95 | 112 | 140 |
| H1 | [mm] | 25 | 30 | 38 | 45 | 52 | 60 | 75 | 85 | 112 |
| H2 (MAX) | [mm] | 49 | 59 | 69 | 80 | 100 | 120 | 140 | 177 | 220 |
| I | [mm] | 40 | 50 | 60 | 80 | 110 | 125 | 160 | 200 | 250 |
| L | [mm] | 63 | 80 | 90 | 110 | 150 | 170 | 210 | 265 | 325 |
| S | [mm] | 17 | 21 | 21 | 26 | 33 | 41 | 51 | 61 | 81 |
| T (0/+0,3) | [mm] | 3.3 | 4.3 | 4.3 | 5.4 | 5.4 | 8.4 | 8.4 | 11.4 | 11.4 |
| Forza Nominale | [KN] | 8 | 12.5 | 20 | 32 | 50 | 80 | 125 | 200 | 320 |
