Cilindri oleodinamici a tiranti
Supporto CM
Categorie
Cilindri
Supporto cilindro ISO 8133 – DIN 24555 – DIN 24556 da utilizzare per il fissaggio su testate cilindri M

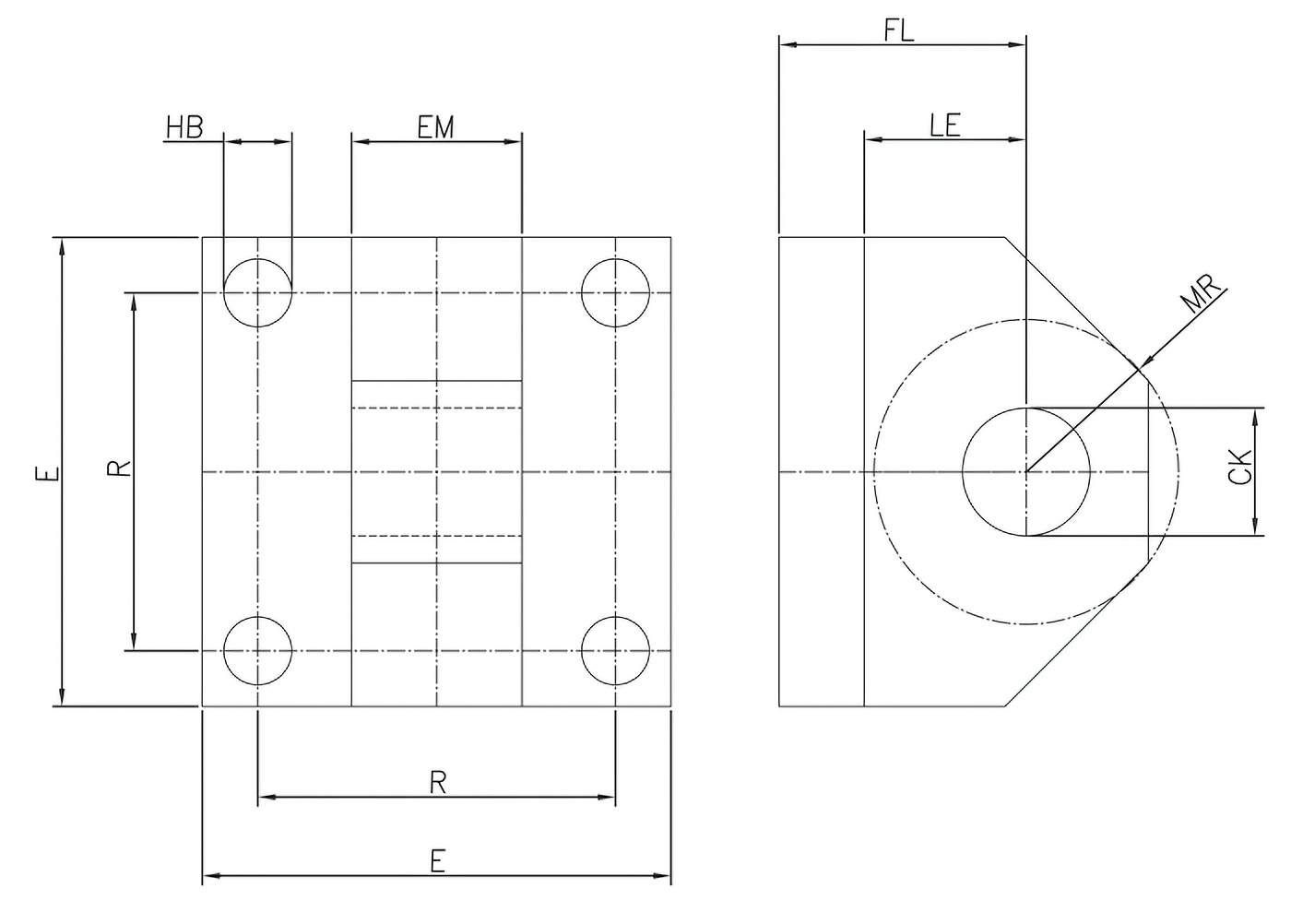

Accessori Supporto CM
| Modello | - | CM025 | CM032 | CM040 | CM050 | CM063 | CM080 | CM100 | CM125 | CM160 | CM200 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ØCK (H8) | [mm] | 10 | 12 | 14 | 20 | 20 | 28 | 36 | 45 | 56 | 70 |
| E | [mm] | 40 | 45 | 63 | 75 | 90 | 115 | 130 | 165 | 205 | 245 |
| EM | [mm] | 12 | 16 | 20 | 30 | 30 | 40 | 50 | 60 | 70 | 80 |
| FL | [mm] | 23 | 29 | 29 | 48 | 48 | 59 | 79 | 87 | 103 | 132 |
| HB | [mm] | 5.5 | 6.6 | 9 | 13.5 | 13.5 | 17.5 | 17.5 | 24 | 30 | 33 |
| LE min | [mm] | 13 | 19 | 19 | 32 | 32 | 39 | 54 | 57 | 63 | 82 |
| MR | [mm] | 12 | 17 | 17 | 29 | 29 | 34 | 50 | 53 | 59 | 78 |
| R | [mm] | 28.3 | 33.2 | 41.7 | 52.3 | 64.3 | 82.7 | 96.9 | 125.9 | 154.9 | 190.2 |
