Cilindri oleodinamici a tiranti
B ancoraggio ISO ME6
Categorie
Cilindri
- Serie CD: cilindro oleodinamico a tiranti non magnetico da Ø25 a Ø100;
- Serie MD: cilindro oleodinamico a tiranti magnetico da Ø25 a Ø100;
- Serie DK: cilindro oleodinamico a tiranti grandi dimensioni da Ø125 a Ø200;
- Estremità dello stelo: STANDARD filetto maschio, SF filetto femmina, ST terminale con testa a martello.

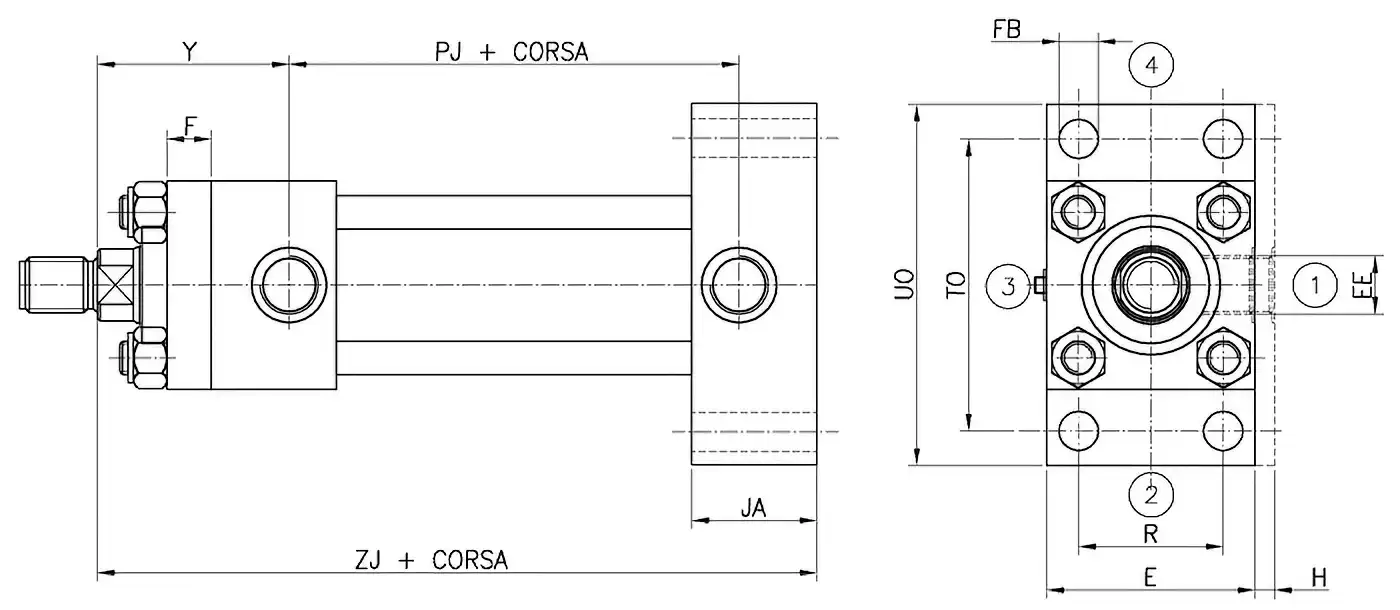

Serie CD-DK B ancoraggio ISO ME6
| Alesaggio | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|
| d (Ø stelo) | 12 | 14 | 18 | 22 | 28 | 36 | 45 | 56 | 70 | 90 |
| d (Ø stelo) | - | 18 | 22 | 28 | 36 | 45 | 56 | 70 | 90 | 110 |
| d (Ø stelo) | 18 | 22 | 28 | 36 | 45 | 56 | 70 | 90 | 110 | 140 |
| E | 40 | 45 | 60 | 75 | 90 | 115 | 130 | 165 | 200 | 245 |
| EE | G1/4 | G1/4 | G3/8 | G1/2 | G1/2 | G3/4 | G3/4 | G1 | G1 | G1 1/4 |
| F | 10 | 10 | 10 | 16 | 16 | 20 | 22 | 22 | 25 | 25 |
| FB | 5.5 | 6.6 | 11 | 14 | 14 | 18 | 18 | 22 | 26 | 33 |
| G | 32 | 35.5 | 46 | 45 | 45 | 52 | 55 | 65 | 70 | 92 |
| GA | - | - | - | - | - | - | - | 87 | 95 | 117 |
| H | 5 | 5 | - | - | - | - | - | - | - | - |
| JA | 32 | 35.5 | 46 | 45 | 45 | 52 | 55 | 65 | 70 | 92 |
| PJ + | 49 | 47 | 58 | 61 | 64 | 77 | 78 | 117 | 130 | 165 |
| R | 27 | 33 | 41 | 52 | 65 | 83 | 97 | 126 | 155 | 190 |
| TO | 51 | 58 | 87 | 105 | 117 | 149 | 162 | 208 | 253 | 300 |
| UO | 65 | 70 | 110 | 130 | 145 | 180 | 200 | 250 | 300 | 360 |
| Y | 45 | 58 | 65 | 69 | 76 | 82 | 91 | 86 | 86 | 98 |
| ZJ + | 114 | 128 | 153 | 159 | 168 | 190 | 203 | 232 | 245 | 299 |
