Cilindri oleodinamici compatti a corsa breve
Cilindro in alluminio

Modello X

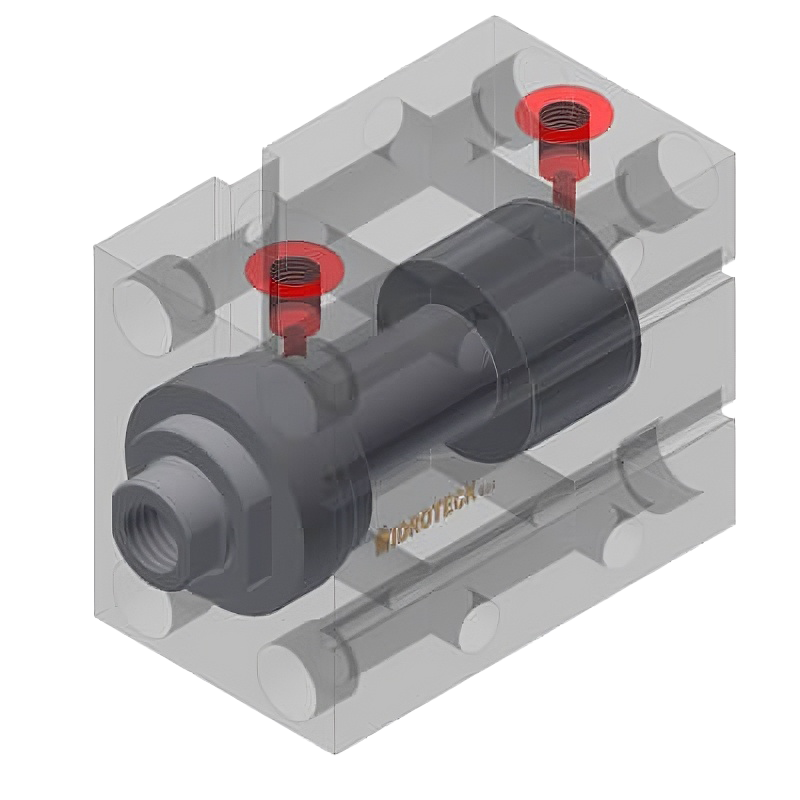

Cilindro in alluminio RT-MT Modello X

Cilindro standard non magnetico (RT) e magnetico (MT)

  • Serie RT: cilindro oleodinamico compatto non magnetico;
  • Serie MT: cilindro oleodinamico compatto magnetico;
  • Connessioni laterali filettate sul corpo.

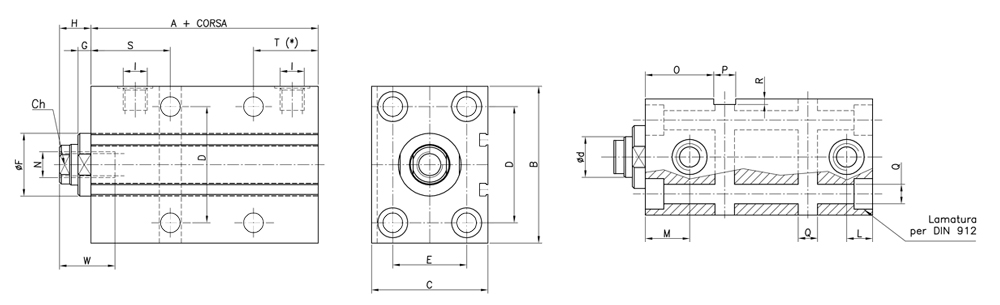

    Disegno RT-MT Modello X
    Serie RT-MT in Alluminio Modello X

    Dati tecnici

    Al. d A+ B C Ch D E F G H I L M N O P Q R S T W
    25 18 57 65 45 14 50 30 30 6,5 14 G1/4" 12 22 M10 32 10 8,5 2 37 30 34
    32 22 60 75 55 18 55 35 34 8 15 G1/4" 12 22 M12 34 12 10.5 3 40 30 24
    40 22 73 85 63 18 63 40 34 7 17 G1/4" 14 24 M14 37 12 10.5 3 43 35 30
    50 28 75 100 75 24 76 45 42 8 20 G1/4" 16 25 M20 37.5 15 13 5 45 35 35
    63 28 85 115 90 24 90 55 50 7 20 G3/8" 21 29 M20 47.5 15 13 5 55 40 35
    80 36 100 140 110 32 110 75 60 7 20 G1/2" 25 35 M27 50 20 17 5 60 50 45
    100 45 110 170 140 40 135 95 72 8 25 G1/2" 28 37 M33 60 20 17 5 70 60 55
    Serie FT-XT in Acciaio Modello X
    Serie RT-MT in Alluminio
    Scopri tutti i modelli

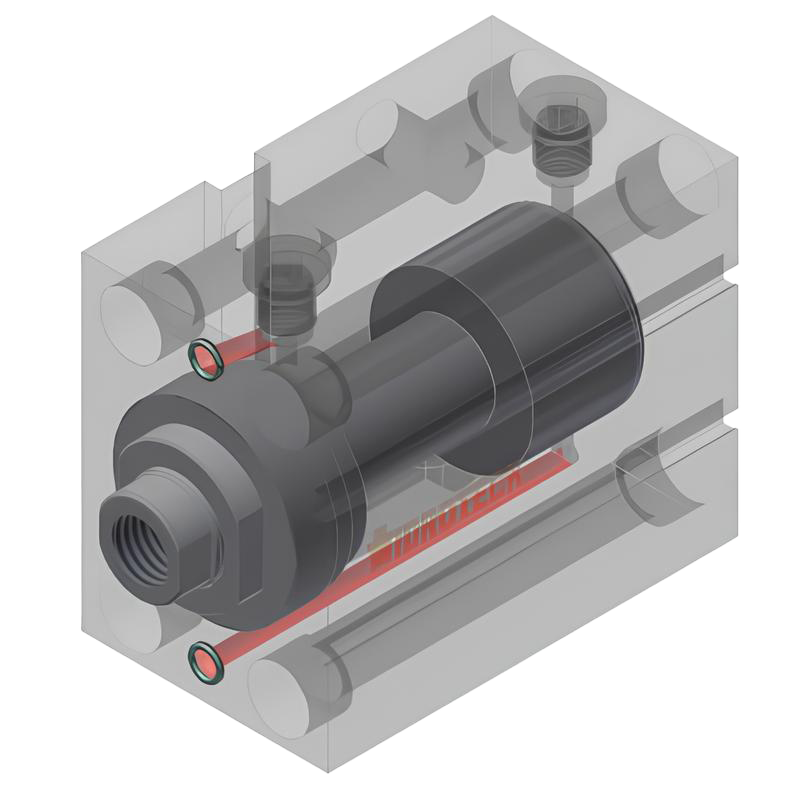

    Cilindro in alluminio RT-MT Modello A
    Modello A
    Scopri di più

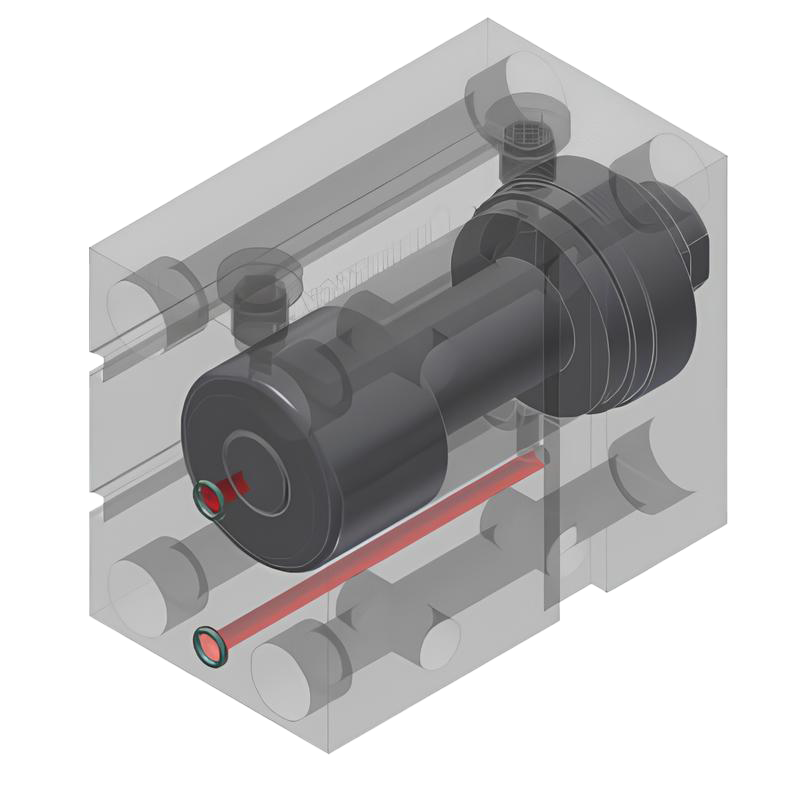

    Modello B
    Scopri di più

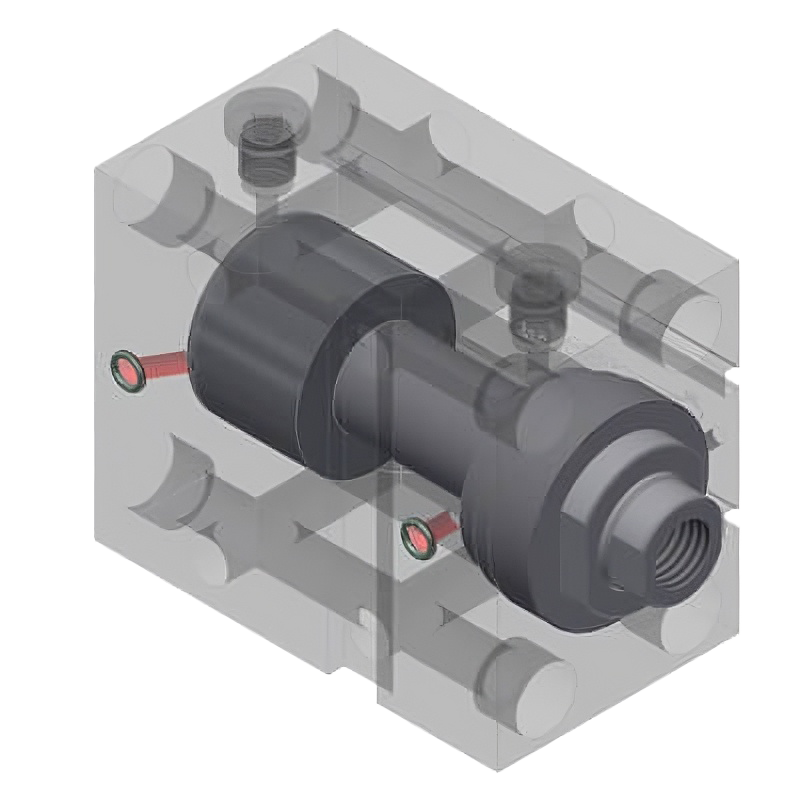

    Cilindro in alluminio RT-MT Modello E
