Cilindri oleodinamici a tiranti

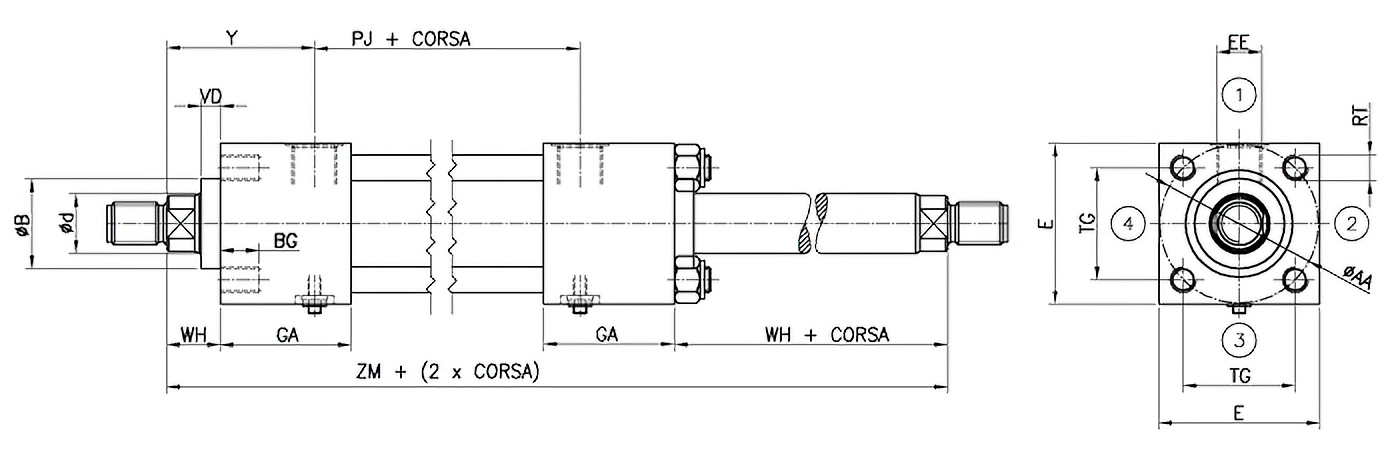

X ancoraggio doppio stelo ISO MX5 serie DK
Categorie
Cilindri
- Serie CD: cilindro oleodinamico a tiranti non magnetico da Ø25 a Ø100;
- Serie MD: cilindro oleodinamico a tiranti magnetico da Ø25 a Ø100;
- Serie DK: cilindro oleodinamico a tiranti grandi dimensioni da Ø125 a Ø200;
- Estremità dello stelo: STANDARD filetto maschio, SF filetto femmina, ST terminale con testa a martello.
Serie CD-DK X ancoraggio doppio stelo ISO MX5 serie DK
| Alesaggio | 125 | 160 | 200 |
|---|---|---|---|
| d (Ø stelo) | 56 | 70 | 90 |
| d (Ø stelo) | 70 | 90 | 110 |
| d (Ø stelo) | 90 | 110 | 140 |
| AA | 178 | 219 | 269 |
| BG | 30 | 35 | 35 |
| E | 165 | 200 | 245 |
| EE | G1 | G1 | G1 1/4 |
| F | 22 | 25 | 25 |
| GA | 87 | 95 | 117 |
| PJ + | 117 | 130 | 165 |
| RT | M22 | M27 | M30 |
| TG | 125.9 | 154.9 | 190.2 |
| WH | 35 | 32 | 32 |
| Y | 86 | 86 | 98 |
| ZM + (2x) | 289 | 302 | 356 |
| Pistone | 125 | 125 | 125 | 160 | 160 | 160 | 200 | 200 | 200 |
|---|---|---|---|---|---|---|---|---|---|
| Stelo | 56 | 70 | 90 | 70 | 90 | 110 | 90 | 110 | 140 |
| B f9 | 72 | 88 | 108 | 88 | 108 | 133 | 108 | 133 | 163 |
| VD | 10 | 10 | 10 | 7 | 7 | 7 | 7 | 7 | 7 |
