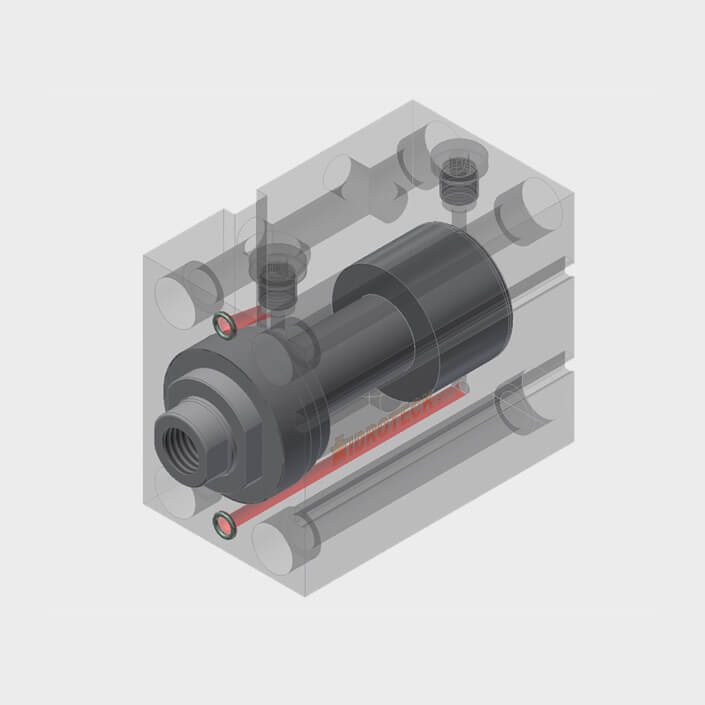

Cilindri oleodinamici compatti a corsa breve
Serie RT-MT in Alluminio
Categorie
Cilindri
La Serie RT-MT di cilindri oleodinamici compatti a corsa breve è progettata a doppio effetto, con un corpo ricavato dal pieno e anodizzato superficialmente per garantire maggiore resistenza e durata.
Questi cilindri, realizzati in lega di alluminio leggera e levigati internamente secondo lo standard H8, si distinguono per i loro ingombri ridotti, rendendoli la scelta ideale per l’automazione di stampi termoplastici e di pressofusione.
Grazie ai molteplici fissaggi ricavati direttamente sul corpo del cilindro, l’installazione risulta semplice e versatile, adattandosi facilmente a diverse applicazioni industriali.
Pressione
120 bar (esente da picchi), collaudo 160 bar
120 bar (esente da picchi), collaudo 160 bar
| Alesaggio o Pistone | Ø Stelo | Area spinta / Area tiro | Area spinta | Area tiro | Forza teorica spinta 100 Bar F1 | Forza teorica tiro 100 Bar F2 | Forza teorica spinta 120 Bar F1 | Forza teorica tiro 120 Bar F2 |
|---|---|---|---|---|---|---|---|---|
| [mm] | [mm] | / | [cm2] | [cm2] | [KN] | [KN] | [KN] | [KN] |
| 25 | 18 | 2,08 | 4,91 | 2,36 | 4,91 | 2,36 | 5,89 | 2,83 |
| 32 | 22 | 1.9 | 8.04 | 4.24 | 8.04 | 4.24 | 9.65 | 5.09 |
| 40 | 22 | 1.43 | 12.56 | 8.77 | 12.56 | 8.77 | 15.07 | 10.52 |
| 50 | 28 | 1.46 | 19.63 | 13.48 | 19.63 | 13.48 | 23.55 | 16.16 |
| 63 | 28 | 1.25 | 31.17 | 25.01 | 31.17 | 25.01 | 37.4 | 30.01 |
| 80 | 36 | 1.25 | 50.26 | 40.08 | 50.26 | 40.08 | 60.31 | 48.1 |
| 100 | 45 | 1.25 | 78.53 | 62.64 | 78.53 | 62.64 | 94.24 | 75.17 |
