Cilindri oleodinamici a tiranti
Supporto PTS
Categorie
Cilindri

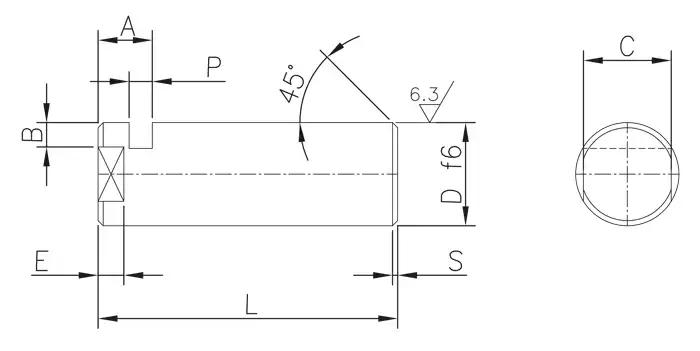

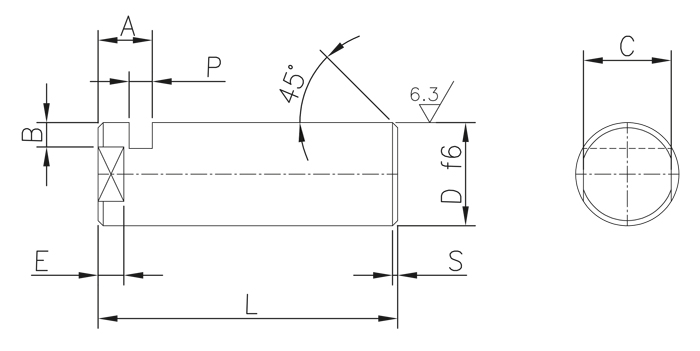

Perno da utilizzare su supporti CTS
Accessori Supporto PTS
| Modello | - | PTS012 | PTS016 | PTS020 | PTS025 | PTS030 | PTS040 | PTS050 | PTS060 | PTS080 | PTS100 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| D (h6) | [mm] | 12 | 16 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 |
| L | [mm] | 40 | 50 | 62 | 72 | 85 | 100 | 122 | 145 | 190 | 235 |
| A | [mm] | 8 | 8 | 10 | 10 | 13 | 16 | 19 | 20 | 26 | 30 |
| P | [mm] | 3.3 | 3.3 | 4.5 | 4.5 | 5.5 | 6.5 | 9 | 9 | 11 | 13 |
| E | [mm] | 4.5 | 5.5 | 5.5 | 5.5 | 7.5 | 9.5 | 10 | 11 | 15 | 15 |
| C | [mm] | 10 | 13 | 17 | 22 | 24 | 32 | 41 | 50 | 70 | 90 |
| B | [mm] | 4 | 4 | 5 | 5 | 6 | 7 | 8 | 9 | 11 | 14 |
| S | [mm] | 1 | 1 | 1.5 | 1.5 | 2 | 2 | 2 | 2 | 3 | 3 |
