Cilindri oleodinamici compatti a corsa breve

Modello X - Varianti

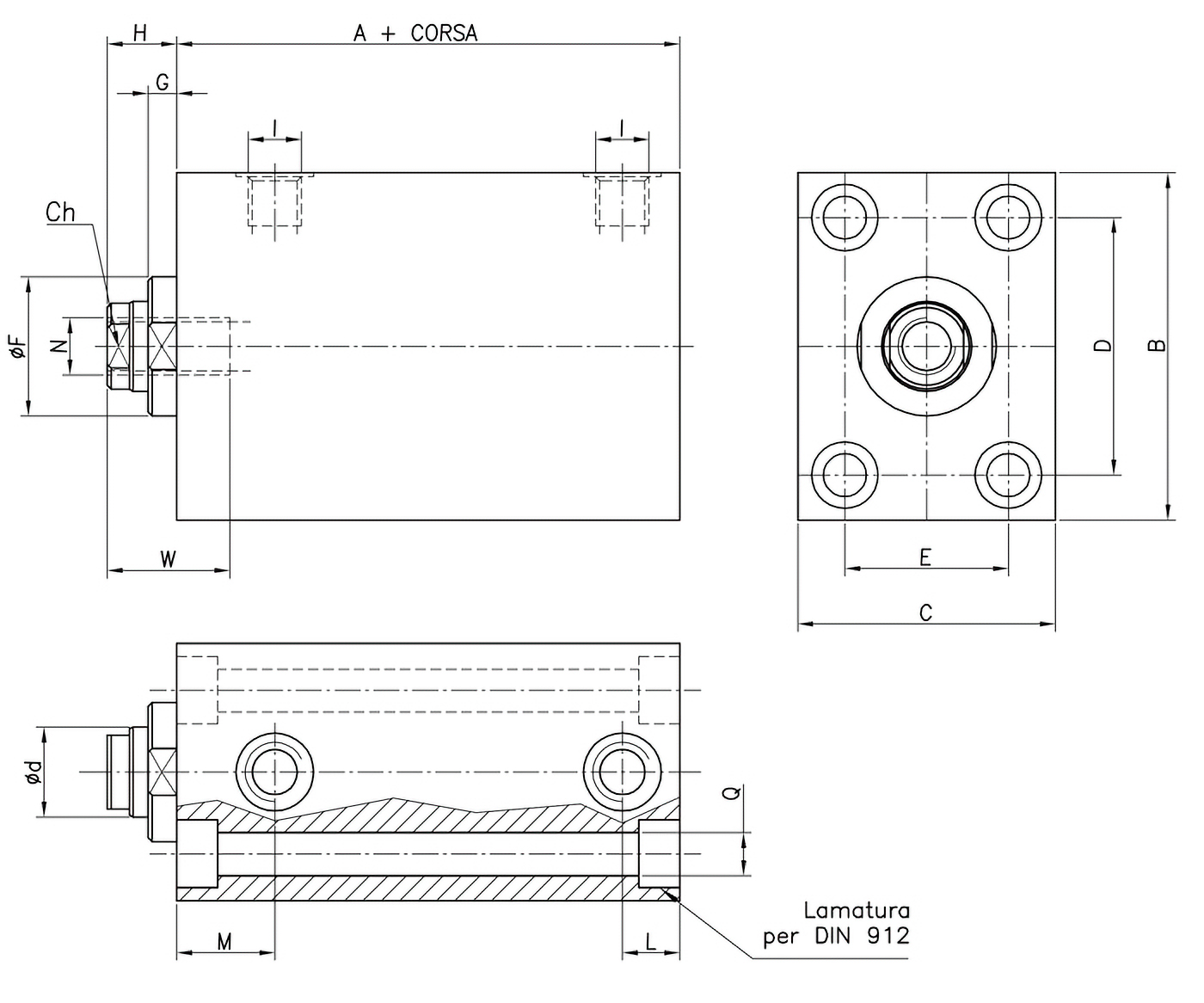

Mod. X/01: fori longitudinali e lamatura anteriore e posteriore

  • Corse standard: 20 - 50 - 75 - 100 mm;
  • Nei cilindri alesaggio ø25 le scanalature per i sensori non sono passanti per tutta la lunghezza del corpo, ma cieche lato stelo;
  • Si consiglia per il fissaggio l’uso di viti ad alta resistenza.

Mod. X/01

Al. d A+ B C Ch D E F G H I L M N Q W
25 18 57 65 45 14 50 30 30 6.5 14 G1/4" 12 22 M10 8.5 24
32 22 60 75 55 18 55 35 34 8 15 G1/4" 12 22 M12 10.5 24
40 22 73 85 63 18 63 40 34 7 17 G1/4" 14 24 M14 10.5 30
50 28 75 100 75 24 76 45 42 8 20 G1/4" 16 25 M20 13 35
63 28 85 115 90 24 90 55 50 7 20 G3/8" 21 29 M20 13 35
80 36 100 140 110 32 110 75 60 7 20 G1/2" 25 35 M27 17 45
100 45 110 170 140 40 135 95 72 8 25 G1/2" 28 37 M33 17 55

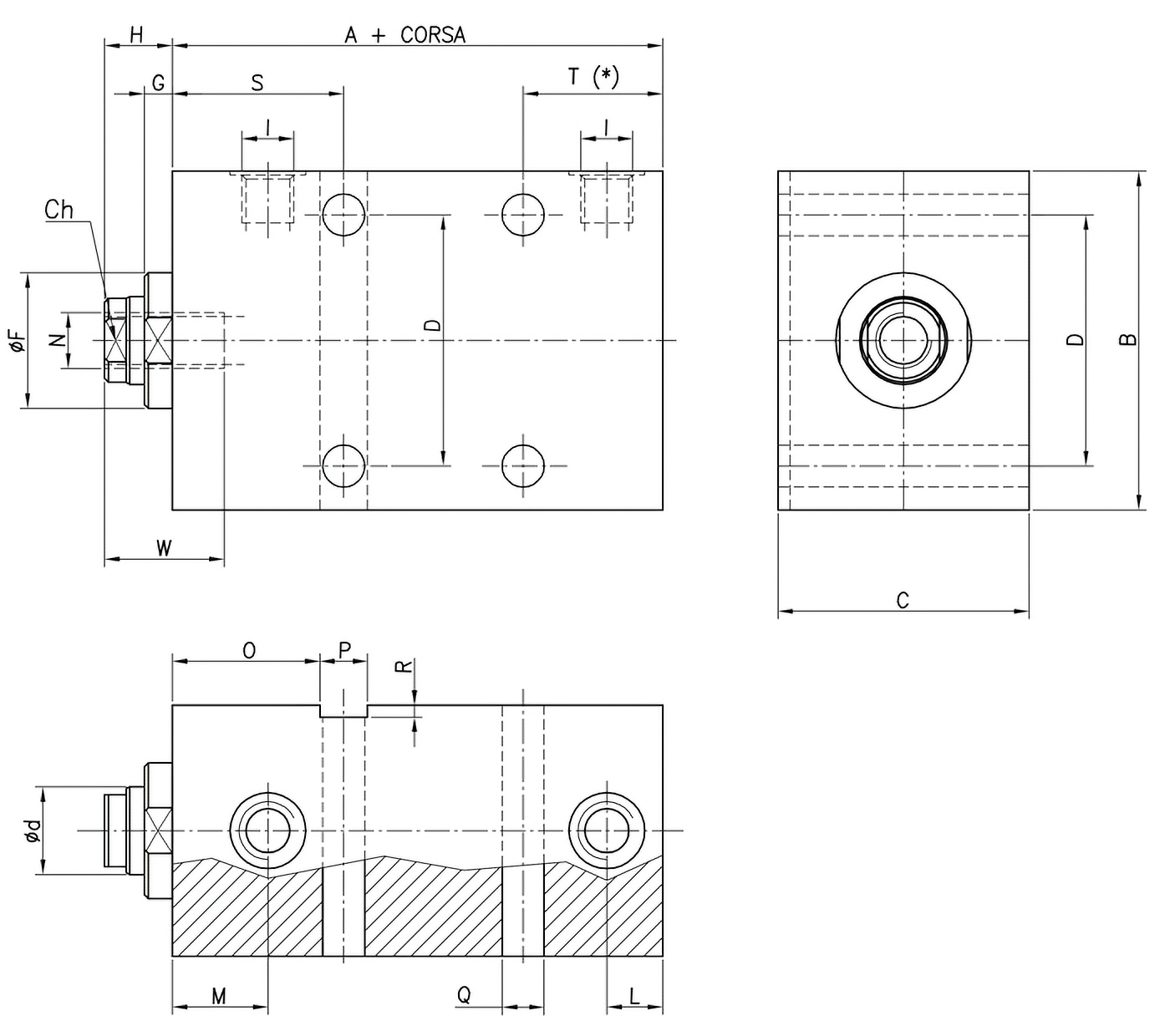

Mod. X/02: fori trasversali con chiavetta

  • Corse standard: 20 - 50 - 75 - 100 mm;
  • T(*) Corsa 20 mm senza fori;
  • Nei cilindri alesaggio ø25 le scanalature per i sensori non sono passanti per tutta la lunghezza del corpo, ma cieche lato stelo;
  • Si consiglia per il fissaggio l’uso di viti ad alta resistenza.

Mod. X/02

Al. d A+ B C Ch D E F G H I L M N O P Q R S T W
25 18 57 65 45 14 50 30 6.5 14 G1/4" 12 22 M10 32 10 8.5 2 37 30 24
32 22 60 75 55 18 55 34 8 15 G1/4" 12 22 M12 34 12 10.5 3 40 30 24
40 22 73 85 63 18 63 34 7 17 G1/4" 14 24 M14 37 12 10.5 3 43 35 30
50 28 75 100 75 24 76 42 8 20 G1/4" 16 25 M20 37.5 15 13 5 45 35 35
63 28 85 115 90 24 90 50 7 20 G3/8" 21 29 M20 47.5 15 13 5 55 40 35
80 36 100 140 110 32 110 60 7 20 G1/2" 25 35 M27 50 20 17 5 60 50 45
100 45 110 170 140 40 135 72 8 25 G1/2" 28 37 M33 60 20 17 5 70 60 55

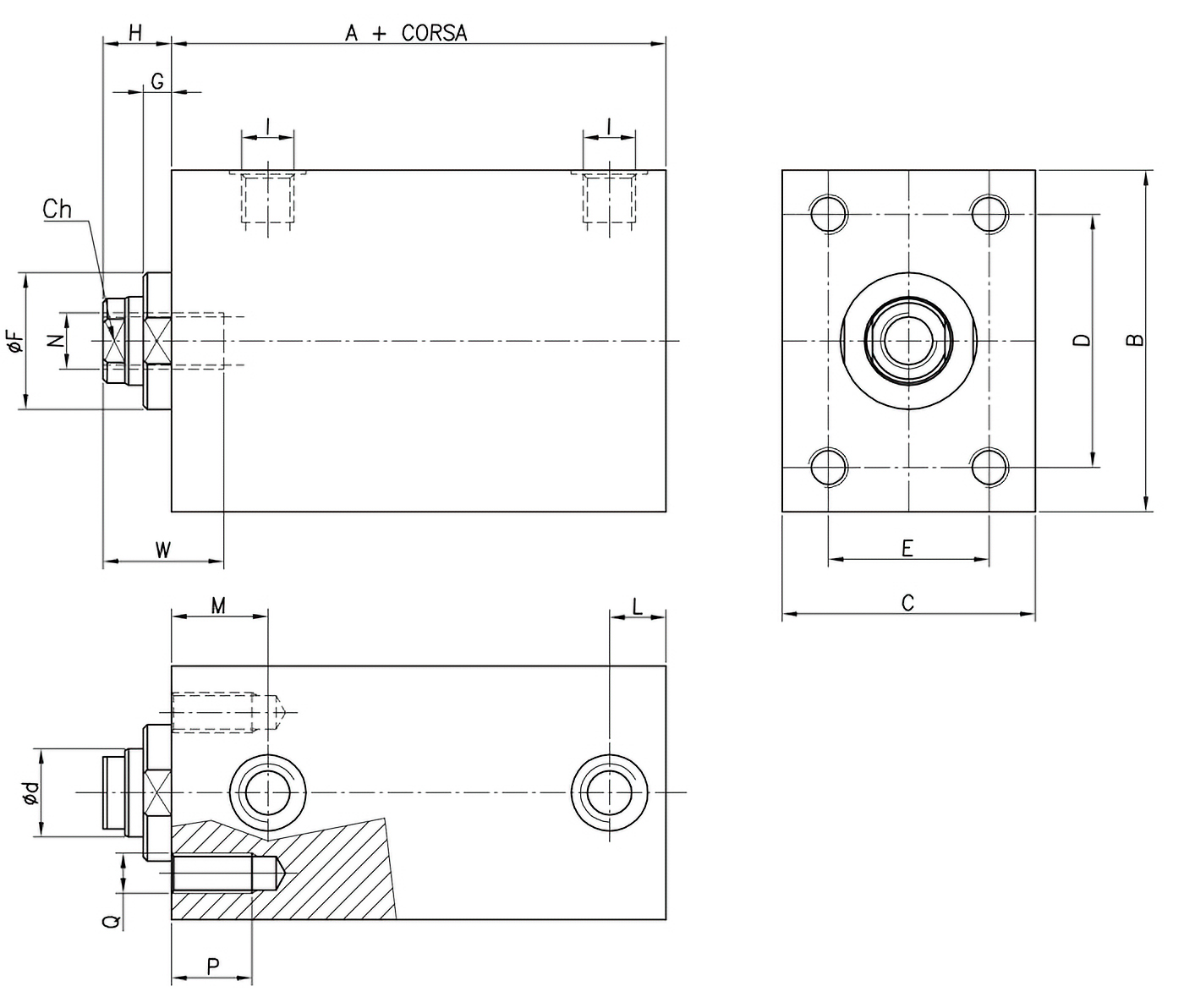

Mod. X/03: fori filettati anteriori

  • Corse standard: 20 - 50 - 75 - 100 mm;
  • T(*) Corsa 20 mm senza fori;
  • Nei cilindri alesaggio ø25 le scanalature per i sensori non sono passanti per tutta la lunghezza del corpo, ma cieche lato stelo;
  • Si consiglia per il fissaggio l’uso di viti ad alta resistenza.

Mod. X/03

Al. d A+ B C Ch D E F G H I L M N P Q W
25 18 57 65 45 14 50 30 30 6.5 14 G1/4" 12 22 M10 16 M8 24
32 22 60 75 55 18 55 35 34 8 15 G1/4" 12 22 M12 18 M10 24
40 22 73 85 63 18 63 40 34 7 17 G1/4" 14 24 M14 18 M10 30
50 28 75 100 75 24 76 45 42 8 20 G1/4" 16 25 M20 20 M12 35
63 28 85 115 90 24 90 55 50 7 20 G3/8" 21 29 M20 20 M12 35
80 36 100 140 110 32 110 75 60 7 20 G1/2" 25 35 M27 24 M16 45
100 45 110 170 140 40 135 95 72 8 25 G1/2" 28 37 M33 24 M16 55

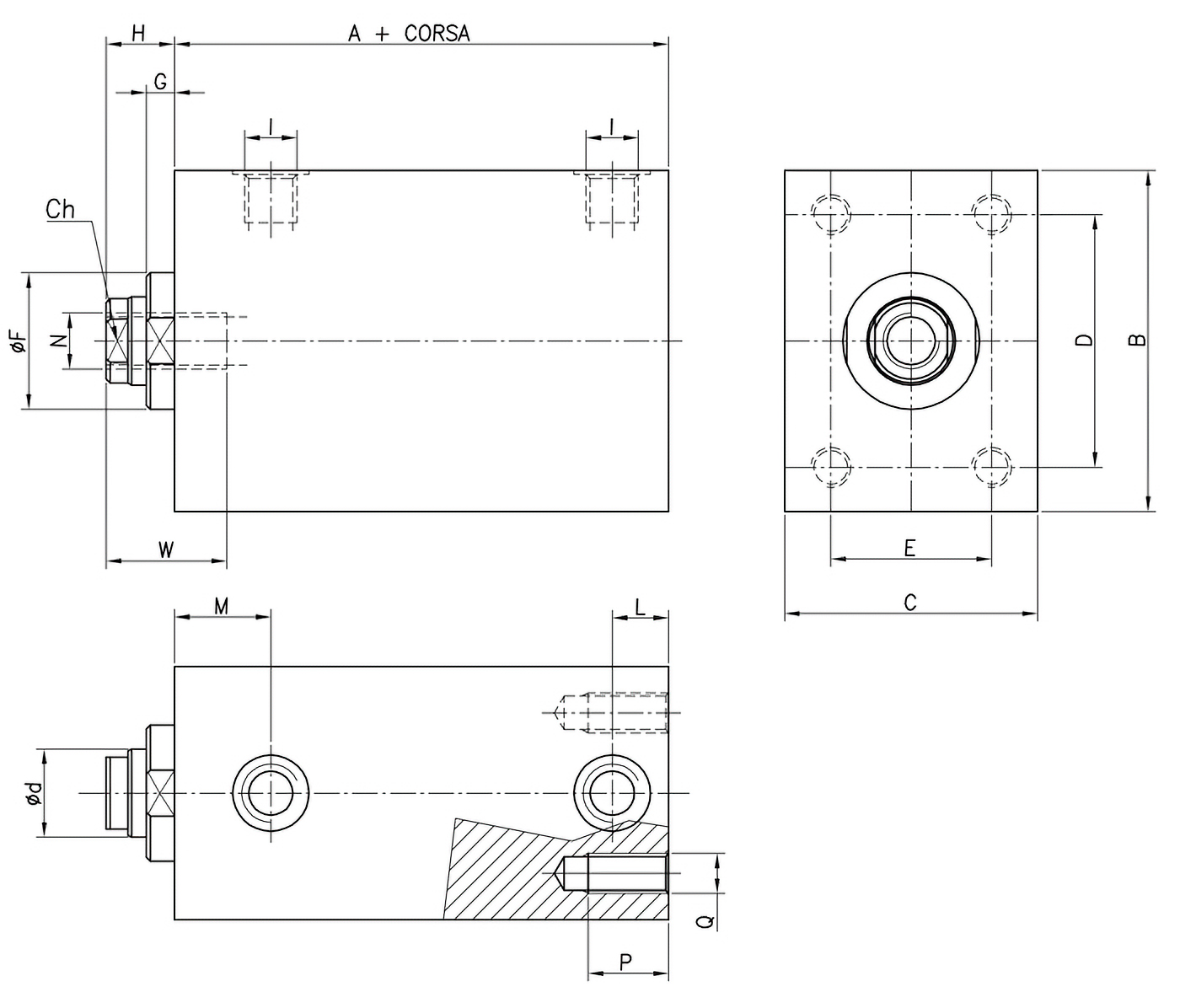

Mod. X/04: fori filettati posteriori

  • Corse standard: 20 - 50 - 75 - 100 mm;
  • T(*) Corsa 20 mm senza fori;
  • Nei cilindri alesaggio ø25 le scanalature per i sensori non sono passanti per tutta la lunghezza del corpo, ma cieche lato stelo;
  • Si consiglia per il fissaggio l’uso di viti ad alta resistenza.

Mod. X/04

Al. d A+ B C Ch D E F G H I L M N P Q W
25 18 57 65 45 14 50 30 30 6.5 14 G1/4" 12 22 M10 16 M8 24
32 22 60 75 55 18 55 35 34 8 15 G1/4" 12 22 M12 18 M10 24
40 22 73 85 63 18 63 40 34 7 17 G1/4" 14 24 M14 18 M10 30
50 28 75 100 75 24 76 45 42 8 20 G1/4" 16 25 M20 20 M12 35
63 28 85 115 90 24 90 55 50 7 20 G3/8" 21 29 M20 20 M12 35
80 36 100 140 110 32 110 75 60 7 20 G1/2" 25 35 M27 24 M16 45
100 45 110 170 140 40 135 95 72 8 25 G1/2" 28 37 M33 24 M16 55

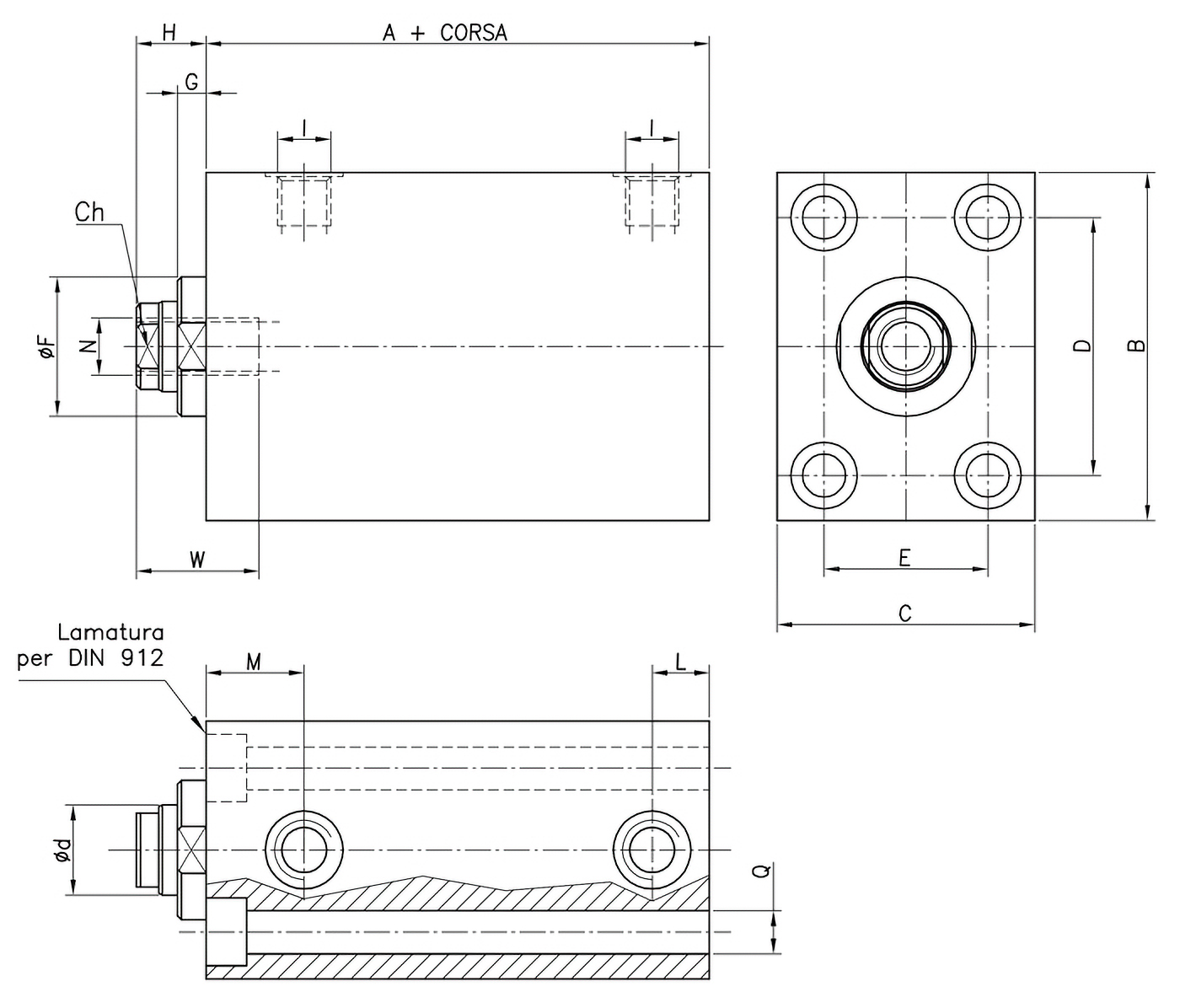

Mod. X/05: fori longitudinali e lamatura anteriore

  • Corse standard: 20 - 50 - 75 - 100 mm;
  • T(*) Corsa 20 mm senza fori;
  • Nei cilindri alesaggio ø25 le scanalature per i sensori non sono passanti per tutta la lunghezza del corpo, ma cieche lato stelo;
  • Si consiglia per il fissaggio l’uso di viti ad alta resistenza.

Mod. X/05

Al. d A+ B C Ch D E F G H I L M N Q W
25 18 57 65 45 14 50 30 30 6.5 14 G1/4" 12 22 M10 8.5 24
32 22 60 75 55 18 55 35 34 8 15 G1/4" 12 22 M12 10.5 24
40 22 73 85 63 18 63 40 34 7 17 G1/4" 14 24 M14 10.5 30
50 28 75 100 75 24 76 45 42 8 20 G1/4" 16 25 M20 13 35
63 28 85 115 90 24 90 55 50 7 20 G3/8" 21 29 M20 13 35
80 36 100 140 110 32 110 75 60 7 20 G1/2" 25 35 M27 17 45
100 45 110 170 140 40 135 95 72 8 25 G1/2" 28 37 M33 17 55

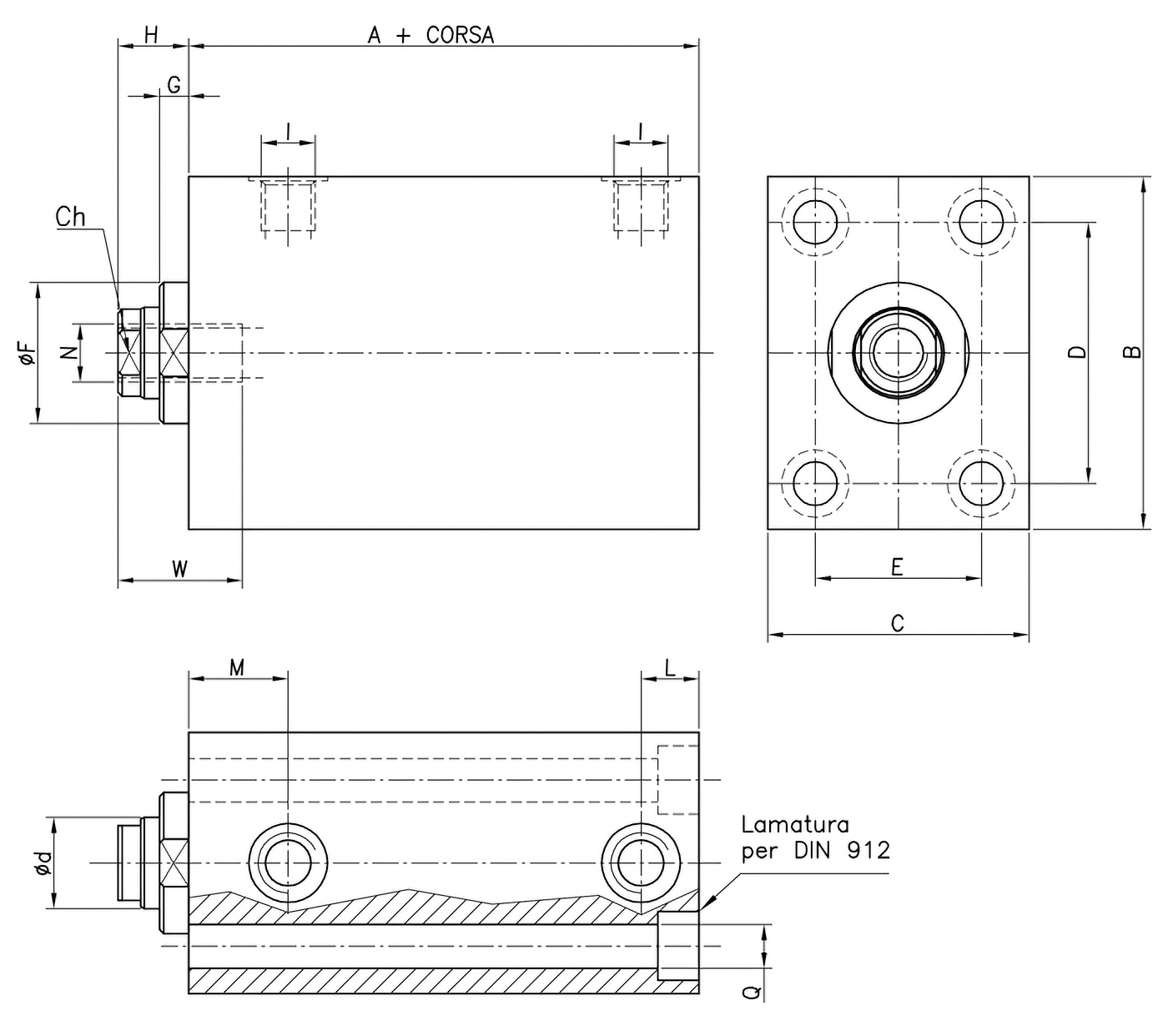

Mod. X/06: fori longitudinali e lamatura posteriore

  • Corse standard: 20 - 50 - 75 - 100 mm;
  • T(*) Corsa 20 mm senza fori;
  • Nei cilindri alesaggio ø25 le scanalature per i sensori non sono passanti per tutta la lunghezza del corpo, ma cieche lato stelo;
  • Si consiglia per il fissaggio l’uso di viti ad alta resistenza.

Mod. X/06

Al. d A+ B C Ch D E F G H I L M N Q W
25 18 57 65 45 14 50 30 30 6.5 14 G1/4" 12 22 M10 8.5 24
32 22 60 75 55 18 55 35 34 8 15 G1/4" 12 22 M12 10.5 24
40 22 73 85 63 18 63 40 34 7 17 G1/4" 14 24 M14 10.5 30
50 28 75 100 75 24 76 45 42 8 20 G1/4" 16 25 M20 13 35
63 28 85 115 90 24 90 55 50 7 20 G3/8" 21 29 M20 13 35
80 36 100 140 110 32 110 75 60 7 20 G1/2" 25 35 M27 17 45
100 45 110 170 140 40 135 95 72 8 25 G1/2" 28 37 M33 17 55
