Cilindri oleodinamici a tiranti
X ancoraggio ISO MX5
Categorie
Cilindri
- Serie CD: cilindro oleodinamico a tirantinon magnetico da Ø25 a Ø100;
- Serie MD: cilindro oleodinamico a tiranti magnetico da Ø25 a Ø100;
- Serie DK: cilindro oleodinamico a tiranti grandi dimensioni da Ø25 a Ø100;
- Estremità dello stelo: STANDARD filetto maschio, SF filetto femmina, ST terminale con testa a martello.

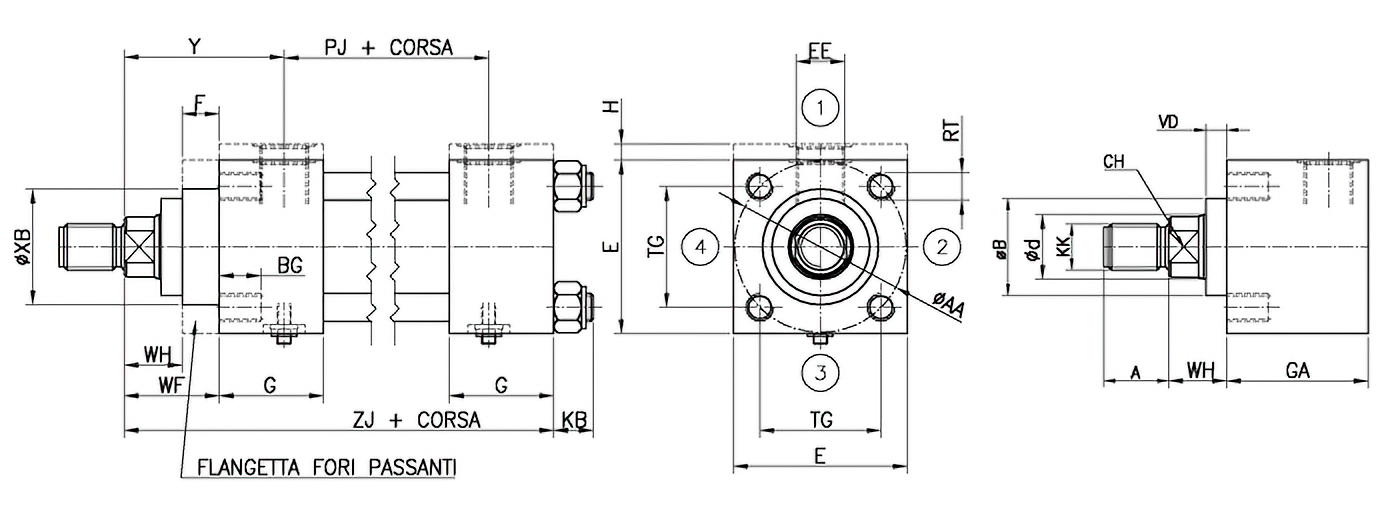

Serie CD-DK X ancoraggio ISO MX5
| Alesaggio | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|
| d (Ø stelo) | 12 | 14 | 18 | 22 | 28 | 36 | 45 | 56 | 70 | 90 |
| d (Ø stelo) | - | 18 | 22 | 28 | 36 | 45 | 56 | 70 | 90 | 110 |
| d (Ø stelo) | 18 | 22 | 28 | 36 | 45 | 56 | 70 | 90 | 110 | 140 |
| AA | 40 | 47 | 59 | 74 | 91 | 117 | 137 | 178 | 219 | 269 |
| BG | 12 | 15 | 16 | 18 | 18 | 24 | 24 | 30 | 35 | 40 |
| E | 40 | 45 | 60 | 75 | 90 | 115 | 130 | 165 | 200 | 245 |
| EE | G1/4 | G1/4 | G3/8 | G1/2 | G1/2 | G3/4 | G3/4 | G1 | G1 | G1 1/4 |
| F | 10 | 10 | 10 | 16 | 16 | 20 | 22 | - | - | - |
| G | 32 | 35.5 | 46 | 45 | 45 | 52 | 55 | 65 | 70 | 92 |
| GA | - | - | - | - | - | - | - | 87 | 95 | 117 |
| H | 5 | 5 | - | - | - | - | - | - | - | - |
| KB | 7 | 10 | 13 | 17 | 17 | 23 | 23 | 30 | 35 | 37 |
| PJ + | 49 | 47 | 58 | 61 | 64 | 77 | 78 | 117 | 130 | 165 |
| RT | M5 | M6 | M8 | M12 | M12 | M16 | M16 | M22 | M27 | M30 |
| TG | 28.3 | 33.2 | 41.7 | 52.3 | 64.3 | 82.7 | 96.9 | 125.9 | 154.9 | 190.2 |
| WF | 25 | 35 | 35 | 41 | 48 | 51 | 57 | - | - | - |
| WH | 15 | 25 | 25 | 25 | 32 | 31 | 35 | 35 | 32 | 32 |
| XB f 9 | 30 | 34 | 42 | 50 | 60 | 72 | 88 | - | - | - |
| Y | 45 | 58 | 65 | 69 | 76 | 82 | 91 | 86 | 86 | 98 |
| ZJ + | 114 | 128 | 153 | 159 | 168 | 190 | 203 | 232 | 245 | 299 |
| Pistone | 25 | 25 | 25 | 32 | 32 | 32 | 40 | 40 | 40 | 50 | 50 | 50 | 63 | 63 | 63 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Stelo | 12 | - | 18 | 14 | 18 | 22 | 18 | 22 | 28 | 22 | 28 | 36 | 28 | 36 | 45 |
| B f9 | 24 | - | 30 | 26 | 30 | 34 | 30 | 34 | 42 | 34 | 42 | 50 | 42 | 50 | 60 |
| VD | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 | 12 | 9 | 9 | 9 | 13 | 13 | 13 |
| Pistone | 80 | 80 | 80 | 100 | 100 | 100 | 125 | 125 | 125 | 160 | 160 | 160 | 200 | 200 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Stelo | 36 | 45 | 56 | 45 | 56 | 70 | 56 | 70 | 90 | 70 | 90 | 110 | 90 | 110 | 140 |
| B f9 | 50 | 60 | 72 | 60 | 72 | 88 | 72 | 88 | 108 | 88 | 108 | 133 | 108 | 133 | 163 |
| VD | 9 | 9 | 9 | 10 | 10 | 10 | 10 | 10 | 10 | 7 | 7 | 7 | 7 | 7 | 7 |
