Cilindri oleodinamici a tiranti
ISO 6020/2


I cilindri oleodinamici a tiranti a doppio effetto di Idroteck sono costruiti secondo normativa ISO 6020/2 che trovano impiego in tutti i settori industriali dove vengono richiesti attuatori idraulici funzionanti a medie pressioni (160 Bar). Sono disponibili in tutti gli ancoraggi previsti dalla normativa ed in molteplici configurazioni di guarnizioni, in relazione alle condizioni di utilizzo e alle prestazioni desiderate.

Cilindri tiranti




CARATTERISTICHE:


  • CILINDRI OLEODINAMICI SERIE CD;
  • CILINDRI OLEODINAMICI DI GRANDI DIMENDIONI SERIE DK;
  • CILINDRI OLEODINAMICI MAGNETICI SERIE MD;
  • PRESSIONE:: 160 (Bar) pressione di esercizio esente da picchi, 8 (Bar) pressione minima;
  • CORSA: fino a 4000 mm, tolleranza sulla corsa 0 + 2 mm (secondo normativa ISO 8131);
  • FLUIDO DI UTILIZZO: olio idraulico minerale e oli sintetici ed esteri fosforici, fluido acqua-glicole (HFC) secondo normative ISO 6743/4 – ISO 4406;
  • TESTATE: quadre in acciaio assemblate con 4 tiranti;
  • TIRANTI: in acciaio bonificato;
  • GUIDA STELO: in bronzo;
  • FRENATURA: anteriore e/o posteriore a richiesta;
  • BOCCHE DI ALIMENTAZIONE: standard filettate gas cilindrico, a richiesta si possono fornire filettature NPTF o SAE;
  • GUARNIZIONI DI TENUTA: Standard per T° fino a 80 °C, Viton W per T° fino a 150 °C o con guarnizioni di basso attrito per T° fino ai 90° e velocità fino a 3 m/s.



Estremità dello stelo del cilindro oleodinamico a tiranti


Le estremità dello stelo sono realizzate secondo normativa ISO 6020/2. Si può avere estremità STANDARD con filetto maschio, SF con filetto femmina o ST terminale con testa a martello.
Sono realizzabili estremità con filettatura maschio e femmina secondo normativa DIN 24554.

Disegno tecnico estremità standard, SF, ST
Stelo A B f9 CH KK KF M N O P
12 14 24 10 M10x1,25 M8x1 11 6,5 5 10
14 16 26 12 M12x1,25 M10x1,25 13 8 6 12
18 18 30 15 M14x1,5 M12x1,25 16 10 7 14
22 22 34 19 M16x1,5 M16x1,5 18 11 8 16
28 28 42 22 M20x1,5 M20x1,5 22 14 10 20
36 36 50 30 M27x2 M27x2 28 18 13 25
45 45 60 36 M33x2 M33x2 35 22 16 32
56 56 72 46 M42x2 M42x2 45 28 20 40
70 63 88 60 M48x2 M48x2 56 35 25 50
90 85 108 75 M64x3 M64x3 70 45 35 70
110 95 133 95 M80x3 M80x3
140 112 163 120 M100x3 M100x3


Pistone 25 32 40 50 63
Stelo 12 - 18 14 18 22 18 22 28 22 28 36 28 36 45
VD 6 12 12 9 13


Pistone 80 100 125 160 200
Stelo 36 45 56 45 56 70 56 70 90 70 90 110 90 110 140
VD 9 10 10 7 7



Serie CD-DK


La Serie CD-DK di cilindri oleodinamici a tiranti di Idroteck è personalizzabile in corrispondenza alle necessità di utilizzo:

  • 14 combinazioni di fissaggi standard;
  • 3 tipologie di diametro di stelo per ogni alesaggio (escluso diametro da 25);
  • 3 tipologie di guarnizioni;
  • 3 tipologie di terminali steli che, unitamente alla disponibilità di costruzioni speciali, permettono una vasto campo di utilizzo.

La serie di cilindri a tiranti è realizzata con camicia in acciaio levigato internamente H8 Ra 0.4, stelo in acciaio C45 cromato, possibili varianti in acciaio bonificato-temprato-INOX.

Serie MD con sensori magnetici


La Serie MD di cilindri a tiranti di Idroteck ha caratteristiche meccaniche e dimensionali uguali alla serie CD, con la differenza che all'interno del pistone è inserito un magnete permanente. Questo sistema permette l'attivazione di un campo magnetico che si estende all'esterno della camicia in lega speciale amagnetica levigata internamente H8 Ra 0.4.
Il campo magnetico si muove solidale al pistone per tutta la lunghezza della corsa ed al suo passaggio aziona uno o più sensori adeguatamente fissati che generano un segnale elettrico.


Accessori esclusivi per la serie MD

Accessori

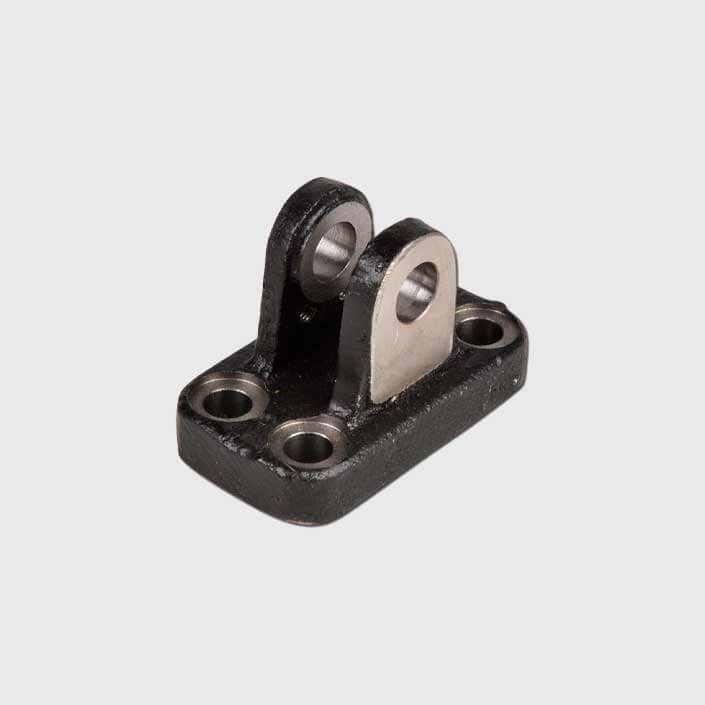

Per garantire una perfetta coassialità tra il cilindro ed il carico movimentato, valutandone anche le notevoli forze in gioco, Idroteck propone una vasta gamma di accessori indicati per qualsiasi sia l'utilizzo finale del cilindro oleodinamico a tiranti.
Scopri tutti i tipi di terminali, supporti o perni di Idroteck.


Accessori per serie CD-DK e MD


Ancoraggi per serie CD - MD - DK
